ACR 再开一路 Ref：LoopbackB 从 TDM-A 回采 48 kHz

这篇写什么？

做 ACR（Automatic Content Recognition，自动内容识别） 或其它需要「听本机在播什么」的功能时，通常要一路 Ref（回采）。板上若 LoopbackA 已经被 DSPC 等模块占着，就不能再抢同一路，需要 再开 LoopbackB。

本案例做法：

LoopbackB 挂到 TDM-A（tdmoutA），回采正在往 TDM-A 写的播放数据；格式约定为 48 kHz / 2ch / 16-bit。

一句话：

需求：ACR 要 Ref，但 LoopbackA 已被占用
做法：DTS 启用 loopbackb，datalb_src = tdmoutA，dai-link 暴露 alsaPORT-loopbackb
验证：tinyplay → TDM-A；tinycap → LoopbackB（如 -d 10）@ 48k 2ch

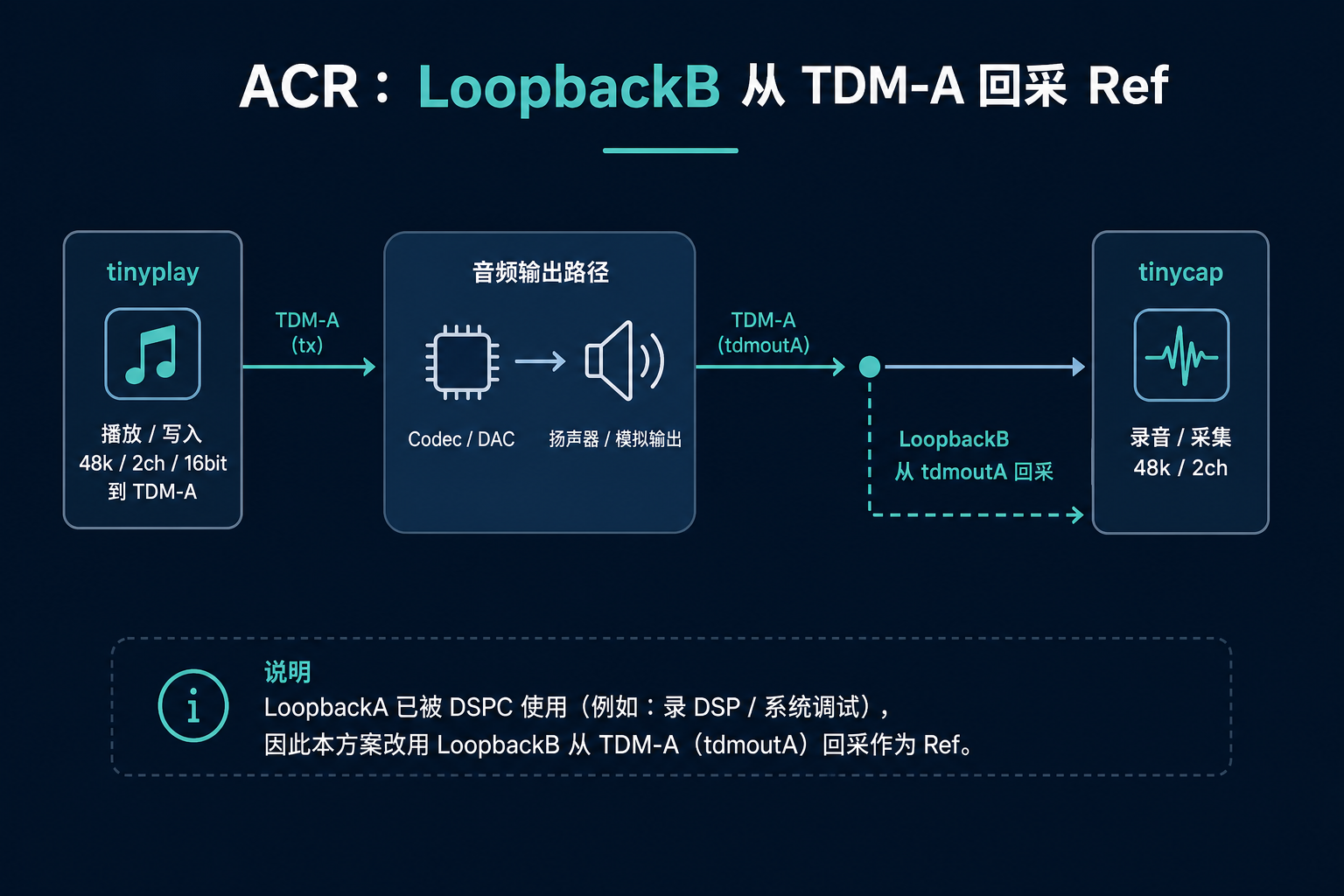

LoopbackB 从 TDM-A 回采 Ref

和唤醒侧「Mic+Ref / 抗混叠」的关系见：Mic + Ref 采集、Loopback 抗混叠。本文偏 第二路 Ref 怎么从 TDM 拉出来。

一、背景与目标

项目	说明
已有	LoopbackA：DSPC 在用（capture）
新增	LoopbackB：给 ACR 等业务取 Ref
Ref 来源	TDM-A 播放通路（硬件上写的是 48k / 2ch / 16bit 一类数据）
验证手段	`tinyplay` 往 TDM-A 灌 WAV；`tinycap` 从 LoopbackB 抓回来听

先确认内核里 PCM 节点是否注册成功，例如：

cat /proc/asound/pcm
lsof | grep pcm

实机上常见能看到类似：

00-08 LOOPBACK-A ... alsaPORT-loopback（已被占用）
00-10 LOOPBACK-B ... alsaPORT-loopbackb（新增 capture）
00-01 TDM-B ... 等播放节点（具体 card/device 号以板子为准）

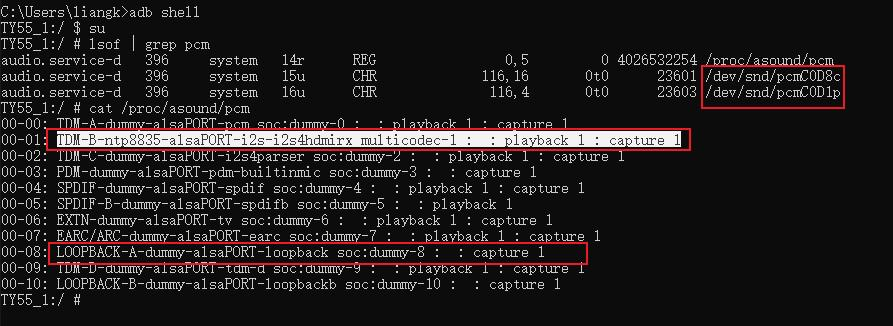

确认 LoopbackA / LoopbackB / TDM 节点

device 号不是写死的——以 /proc/asound/pcm 为准；下文用「card0、device10」仅作示例。

二、DTS 改什么（概念）

机型 DTS（路径因项目而异，例如 .../t7c_..._TY55_1.dts）里通常要动三块。

1）TDM-A 播放链路仍要正确

dai-link 上 TDM-A 作为 I2S master，suffix-name 与 Audio HAL 约定一致（如 alsaPORT-pcm），slot / mclk 与 48 kHz 时钟匹配。业务往这条链路写播放时，LoopbackB 才能「听」到同一路数字声。

2）启用 `loopbackb` 节点

关键字段（示意）：

字段	本案例取值	含义
`datalb_src`	`<0>`	回采源 = tdmoutA
`datalb_chnum`	`<2>`	2 通道
`datalb_chmask`	`<0x3>`	取前两路
`datain_src` / chnum	常置空或 0	本需求只要 Ref，不绑 PDM mic
`status`	`"okay"`	打开

datalb_src 取值表（平台注释常见约定）：

0 tdmoutA，1 tdmoutB，2 tdmoutC
≥3 往往表示外部 pad loopback

本需求是 从 TDM-A 出声口环回，所以选 tdmoutA = 0。

3）增加 sound card 的 dai-link，暴露给用户态

例如：

aml-audio-card,dai-link@10 {
    mclk-fs = <256>;
    continuous-clock;
    suffix-name = "alsaPORT-loopbackb";
    cpu {
        sound-dai = <&loopbackb>;
        system-clock-frequency = <12288000>;
    };
    codec {
        sound-dai = <&dummy_codec>;
    };
};

suffix-name 必须和 Android Audio HAL / 调试脚本认的名字对齐，否则上层找不到设备。

三、编译与烧录（流程级）

改完 DTS 后编内核 / boot 相关镜像（项目脚本因仓库而异）
产出例如 boot.img、vendor_boot.img
adb reboot bootloader 后用 fastboot 分别 flash boot / vendor_boot
开机再查 /proc/asound/pcm，确认 LOOPBACK-B 与 alsaPORT-loopbackb 出现

具体 ./mk_...、-j 参数、产物路径以你们树为准；重点是 DTS 进镜像 + 设备节点可见。

四、驱动验证：tinyplay + tinycap

目标：证明「往 TDM-A 写的内容，能从 LoopbackB 原样（或近似）抓回来」。

1）往 TDM-A 播放

准备 48 kHz / 16-bit / 2ch WAV，例如：

tinyplay /data/test_lk/gen_48k_16bit_2ch_cloud.wav -D 0 -d 0
# 若节点要求 32-bit 容器，可试：
# tinyplay ... -D 0 -d 0 -b 32

-d 0 需对应 TDM-A 播放 device（以 pcm 列表为准，不一定是 0）。

2）从 LoopbackB 抓取

另开 shell：

tinycap /data/loopbackb.wav -D 0 -d 10 -c 2 -r 48000
# 或
# tinycap /data/loopbackb.wav -D 0 -d 10 -c 2 -r 48000 -b 32

参数	示例	说明
`-D`	`0`	声卡号
`-d`	`10`	LoopbackB 的 PCM device（示例）
`-c`	`2`	2 通道
`-r`	`48000`	与 TDM-A 写端一致
`-b`	`16` / `32`	与驱动位宽约定一致

3）拉回电脑听

adb pull /data/loopbackb.wav .

用 Audacity 按原始参数导入（48k / 2ch / 对应 bit depth）。若听感与 tinyplay 源文件一致（或仅有固定延迟），说明 TDM-A → LoopbackB 回采通路打通。

五、和 LoopbackA / 抗混叠路径的边界

路径	典型用途	采样率习惯
LoopbackA	DSPC / 唤醒等已占用	常为 16 kHz 多通道 Mic+Ref
LoopbackB（本需求）	ACR 等第二路 Ref	48 kHz / 2ch，跟 TDM-A 播放

注意（与抗混叠专文一致）：

要 48 kHz 原样 Ref：多用 LoopbackB，且 不要强行再走会把数据重采样坏的路径
要 16 kHz + 抗混叠：往往走 LoopbackA + resample 一类方案，和本 ACR 需求不是同一条产品路径

两路可以共存，但 业务别抢同一 loopback 节点。

六、验收清单

/proc/asound/pcm 出现 LOOPBACK-B / alsaPORT-loopbackb
LoopbackA 仍在，DSPC 不受影响
datalb_src 指向 tdmoutA，通道 2
tinyplay → TDM-A 成功
tinycap → LoopbackB @ 48k/2ch 成功
拉回 WAV，Audacity 可听、内容对应播放源

总结

ACR 再要一路 Ref 时，不必跟 DSPC 抢 LoopbackA：在 DTS 里 打开 LoopbackB，回采 TDM-A，用 48 kHz / 2ch 与播放端对齐，再以 tinyplay/tinycap 闭环验证。节点号以板级 pcm 列表为准，配错 -d 是最常见踩坑。
