TV 切到 HDMI-IN：Audio Patch 代码流程梳理

这篇写什么？

电视切到 HDMI-IN（外接机顶盒 / 游戏机等）时，声音往往不是「普通 App 播一段 AudioTrack」，而是 HAL 里建一条 Audio Patch：一边从 HDMI 输入读 PCM，一边写到本机输出。链路长、还要和 Dolby MS12、原有 mixer 线程打交道，log 一长串容易晕。

本文按调用顺序把这条路径捋直，方便对照 log 与源码。

一句话：

adev_create_audio_patch
  → create_patch / create_patch_l
  →（如需）清理 MS12 连续模式、usecase 校验
  → 启动 input 线程 + output 线程
  → ALSA 读入 → aml_ringbuffer → out_write_new → mixer / MS12 → 喇叭

DTV 一类实现结构类似（输入/输出线程 + 中间缓冲），可对照：

一、入口：adev_create_audio_patch

作用：创建音频补丁，把「音频源」接到「输出设备」。

大致步骤：

1. 初始化、检查设备类型与参数是否合法
2. 把 Android 音频设备类型转成 HAL 内部类型
3. 调用 create_patch 真正建 patch，并配好路由
4. 相关格式按 PCM 等约定落下

可以把它理解成：「告诉 HAL——从现在起，HDMI-IN 的数据要送到本机出声口。」

二、create_patch → create_patch_l

参数配好后，拉起两条线程（任一步失败要释放资源）：

• audio_patch_input_threadloop：输入
• audio_patch_output_threadloop：输出

中间用 aml_ringbuffer 解耦：输入只管往里写，输出只管往外读。

三、切 HDMI-IN 前：MS12 连续模式要先收一收

若当前在用 Dolby MS12，且处于 continuous（连续）音频模式，建 patch 前通常要：

1. get_dolby_ms12_cleanup：把 MS12 设成 非 continuous，并清理（停相关线程、重置格式、释放资源，continuous_audio_mode = 0）
2. 更新设备状态，记录退出 MS12 的时间点
3. usecase_change_validate_l：校验/更新输出流用例；常会把当前 mixer 线程相关路径置到合适状态（如 standby），避免和 HDMI-IN 新路径抢写

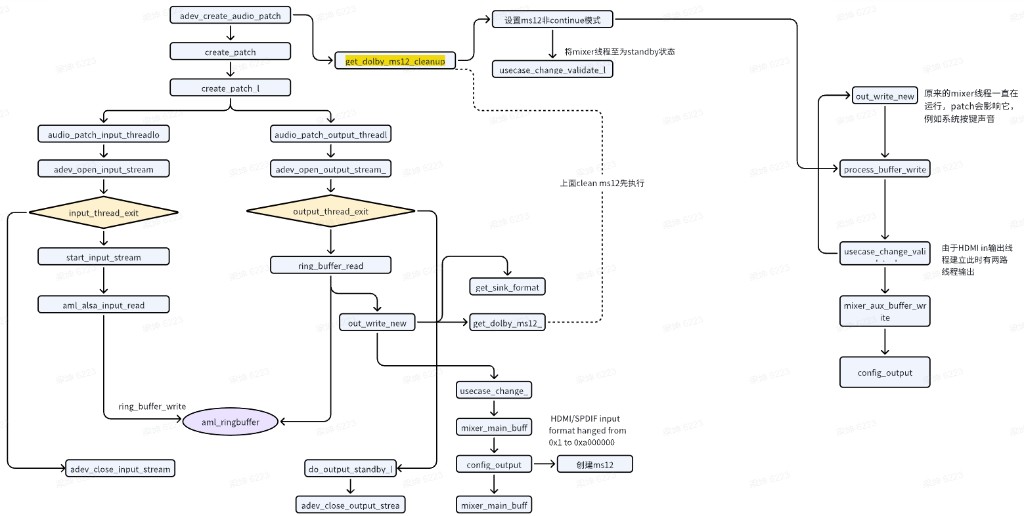

流程图里常强调：clean MS12 要发生在 output 侧某些写入之前，顺序错了容易卡音或状态错乱。

同时系统里往往还有一条 一直在跑的 mixer 线程（按键音等）。HDMI-IN patch 起来后，可能出现 两条输出路径并存，后面会靠 main / aux mixer 写入函数分工。

四、输入线程：audio_patch_input_threadloop

职责：从 HDMI-IN（ALSA）把数据读进环形缓冲。

adev_open_input_stream
  → while (!input_thread_exit)
       start_input_stream（按需）
       aml_alsa_input_read
         · 信号不稳 → ring_buffer_clear，等待
         · 有数据   → ring_buffer_write → aml_ringbuffer
  → adev_close_input_stream

要点：

• 用 input_thread_exit 控制退出
• 不稳定时先清缓冲，避免脏数据把输出线程拖垮
• 输入线程 不直接碰喇叭，只负责「采进来」

五、输出线程：audio_patch_output_threadloop

职责：从环形缓冲取数，写到输出通路。

5.1 启动

1. 若有活跃 direct 流 → do_output_standby_l；若仍挂着 MS12 → 再清理
2. adev_open_output_stream_new 打开输出流，分配 buffer
3. 设线程名、优先级，必要时绑核

5.2 循环主体

while (!output_thread_exit)
  根据格式 / 游戏低延迟模式决定 write_bytes
  若 ringbuffer 数据不够 → 按格式等待
  若够 → ring_buffer_read
       →（可选）格式转换等
       → out_write_new(...)
→ do_output_standby_l
→ adev_close_output_stream_new

5.3 out_write_new 里常看的几步

六、usecase_change_validate_l：谁来写硬件？

用例（usecase）一变，写入函数可能切换，例如：

待机时会重置用例掩码，并给 MS12 发相应消息。
没有用例变化时，则沿用已选好的 write 函数，保证行为稳定。

HDMI-IN 起来后若与原 mixer 并存，log 里常能看到 双 output 线程 / aux 写入 相关痕迹——对照本节看会清晰很多。

七、mixer_main_buffer_write 与 config_output

主缓冲写入时大致会：

1. 有数据 → 写硬件、恢复定时器等；无数据 → 按空转策略处理
2. 若是 HDMI / SPDIF 且 输入格式变化（例如编码类型从一种变成另一种）→ 重新配输出，必要时 重建 MS12（create ms12）
3. 特殊格式（如 DTS CD）走专用分支
4. 按是否 MS12 库选择渲染/同步路径

config_output() 是重配核心，尤其判断是否 eDolbyMS12Lib：

• 不支持当前压缩格式 → 关旧解码器 → 按新配置再 init
• 设置 continuous / OTT 输入等 MS12 参数
• 非 MS12 也有类似「重置 + 初始化」，只是没有 MS12 专有项
• 需要时做 AV 同步相关处理

因此：切 HDMI-IN 后若中途片源格式变了，log 里出现 recreate MS12，往往是预期行为，不是偶然报错。

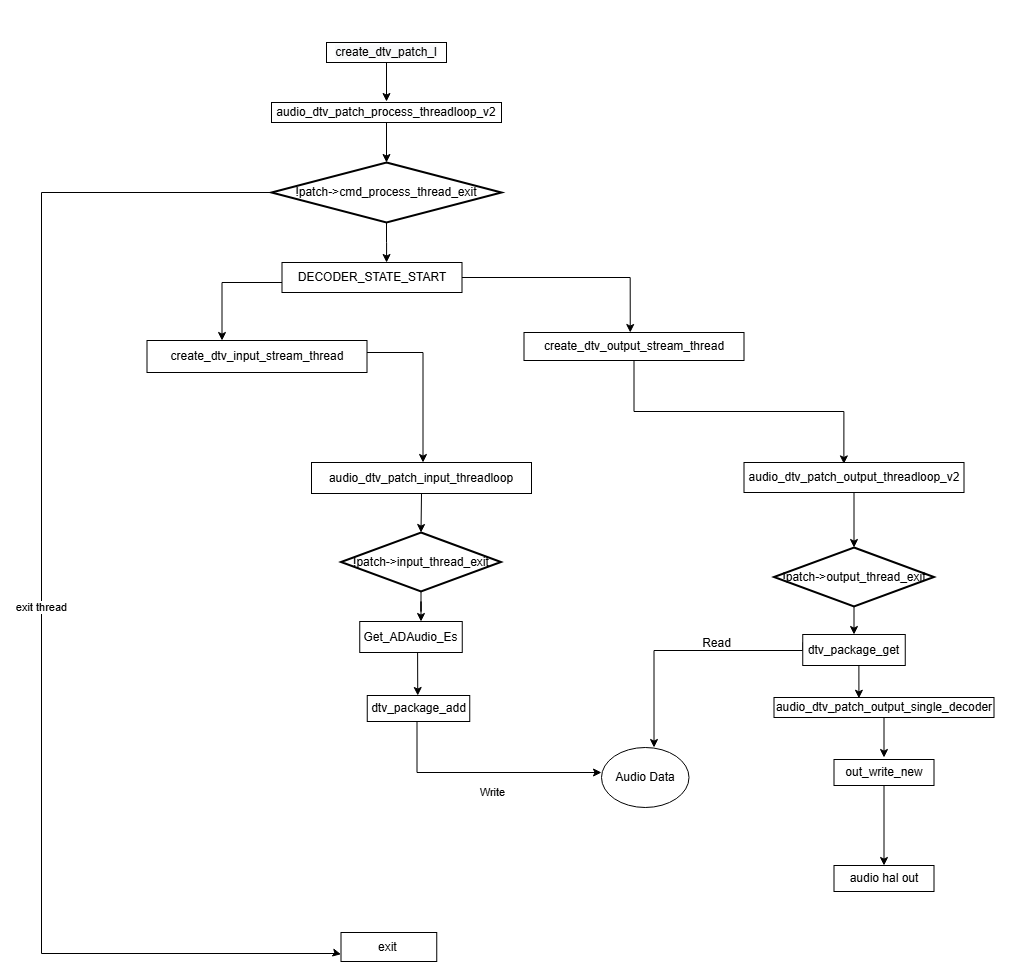

八、和 DTV Patch 对照（同一套骨架）

DTV 流程（create_dtv_patch_l 等）同样是：

主控线程
  ├─ 输入线程：取 ES → 打包 → 写入 Audio Data 缓冲
  └─ 输出线程：取出 → 解码 → out_write_new → HAL out

和 HDMI-IN 的「input loop / output loop / 中间 buffer」是同一类设计；差别主要在 数据从哪来（HDMI ALSA PCM vs 数字电视 ES 包）以及解码落在哪一层。

九、对照 log 时怎么抓重点

建议按时间线搜这些关键字（名称因分支略有差异）：

1. create_audio_patch / create_patch
2. ms12 + cleanup / continuous
3. usecase_change_validate
4. input_thread / output_thread / ring_buffer
5. out_write_new / mixer_main / mixer_aux / config_output / create.*ms12

异常时可快速判断卡在哪一段：

总结

TV 切到 HDMI-IN 的音频核心，不是单函数「打开设备」，而是：

1. 建 patch（源 → 宿）
2. 必要时拆掉 MS12 连续模式，usecase 让路
3. 双线程 + 环形缓冲 搬数
4. out_write_new → usecase → mixer/MS12 → config_output 真正出声

把这条链记熟，再去啃上千行 HDMI-IN log，会顺很多。
