Google 远场语音架构与 HAL 层多通道 AEC 优化

这篇写什么？

Soundbar 一边大声播影音，一边还要远场喊「OK Google」。原生方案里，回声消除（AEC）在 Google Assistant 应用层，且往往只有 2 路麦 + 2 路参考（Ref）。多麦阵列、多扬声器的空间信息用不上，大音量时回声淹没人声，唤醒率会掉得很厉害。

本文对比 Google 原生远场架构 与一种常见优化思路：

舍弃对原生 AEC 的依赖，把自研多通道 AEC+NS 下沉到 Audio HAL；向上仍按标准接口送「干净 2ch 麦 + 静音 Ref」，让原生 AEC 因没有有效参考而不再二次改写语音。

一句话：

痛点：2×2 AEC + APP 层处理 → 大音量回声消不干净 → 唤醒差
做法：HAL 吃满 4mic + 6ref → 自研 AEC+NS → 上传干净 2ch
      + Ref 送全零 → 原生 AEC「空转」
目标：多声道路径建全、大音量仍可远场唤醒，且不改 Google 应用代码

相关：Mic + Ref 采集、多路唤醒占麦、喇叭 THD。

一、技术方案概述

通道数因项目而异（有的是 2mic+2ref、有的是 4+6）；关键是：在 HAL 用完整多通道做 AEC，再收敛成 Assistant 仍认识的 2ch 接口。

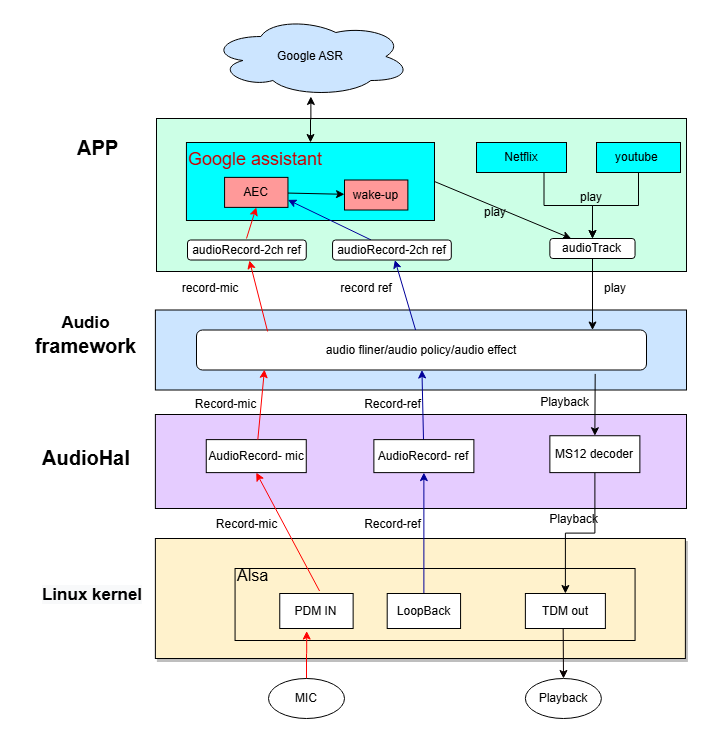

二、Google 原生远场架构

2.1 层级示意

自上而下大致是：

云端 Google ASR
    ↑↓
APP：Google Assistant（内含 AEC → 唤醒）
    ↑  两路 AudioRecord（约 2ch mic / 2ch ref）
Audio Framework（flinger / policy / effect）
    ↑↓
Audio HAL：AudioRecord-mic / AudioRecord-ref；播放侧 MS12 等
    ↑↓
Kernel ALSA：PDM IN、LoopBack、TDM out
    ↑↓
硬件：麦克风阵列 / 喇叭

2.2 工作流程

1. 采集：PDM 采麦；LoopBack 取本机播放作 Ref
2. 上传：HAL 分别把 mic / ref 送到 Framework
3. APP：Assistant 开两个 AudioRecord——一路脏麦（人声+回声+噪声），一路播放参考
4. AEC：在 APP 内用 Ref 消回声
5. 唤醒：对消后结果做热词检测
6. 识别：唤醒后走云端 ASR 等

播放路径则是 Netflix / YouTube / Assistant → AudioTrack → Framework → HAL（如 MS12）→ TDM → 喇叭。

2.3 三大痛点

痛点 1：AEC 通道数不够

• 原生 AEC 常见上限：2 mic + 2 ref
• Soundbar 往往是 4+ 麦、6+ 扬声器单元
• 阵列空间信息、各单元独立 Ref 都用不上

痛点 2：大音量回声消不动

• 认证/设计余量下，本机播放可能只按约 70 dB @ 1.5 m 一类条件考虑
• 客厅 Soundbar 实际常到 80～90 dB
• 残余回声盖住人声 → 唤醒词检测失败

痛点 3：处理层级偏上

• 数据要穿过 Framework 才到 APP，延迟更大
• 上传过程中易被混音、降采样、通道合并，原始多通道已丢
• APP 层跑不动复杂的多通道自适应滤波

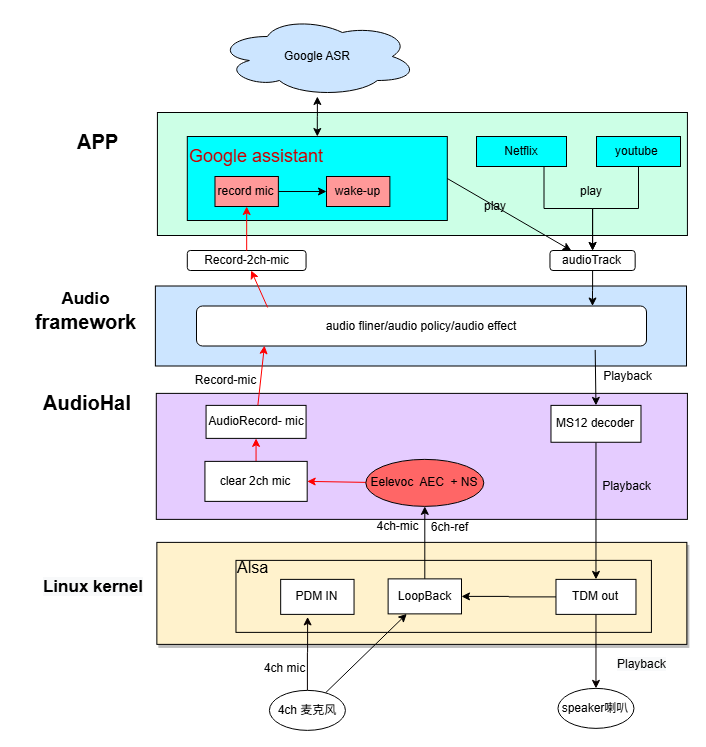

三、优化方案架构

3.1 层级示意

相对原生，关键变化在 Audio HAL：

Kernel：4ch Mic（PDM）+ 6ch Ref（LoopBack ← TDM 播放）
    → HAL：自研多通道 AEC + NS
    → 输出干净 2ch mic
    → Framework → Assistant：Record-2ch-mic → 唤醒
播放仍走：App → Track → Framework → MS12 → TDM → 喇叭

Assistant 侧仍做唤醒；重活的回声消除已在 HAL 做完。

3.2 创新点一：自研 AEC 替代原生，并下沉 HAL

为什么不用原生 AEC？
它面向通用 2×2 场景；Soundbar 多喇叭形成的复杂回声场，在通道上限内原理上就很难拿到足够抑制量。

为什么放在 HAL？

1. 直接拿原始多通道：对接 ALSA，4ch mic + 6ch ref 不先被 Framework 捏扁
2. 少一层损失：少混音 / 重采样 / 通道合并
3. 延迟更低：自适应滤波更好跟回声路径变化
4. 算力更合适：Native C/C++ 更适合多通道自适应算法

3.3 创新点二：4mic × 6ref 联合建模

回声路径数 ≈ 扬声器单元数 × 麦克风数：每个喇叭到每个麦都是一条独立路径，AEC 最好为每条路径建滤波器。

4 麦：波束形成增强目标方向人声，多通道相关估计噪声，收敛更稳。
6 Ref：低音/中高/环绕等单元信号不同；只给混好的 2ch Ref，等于丢掉「谁在响」的细节，大音量时尤其吃亏。

再加上 NS，消回声后继续压环境噪声，给唤醒更干净的 2ch。

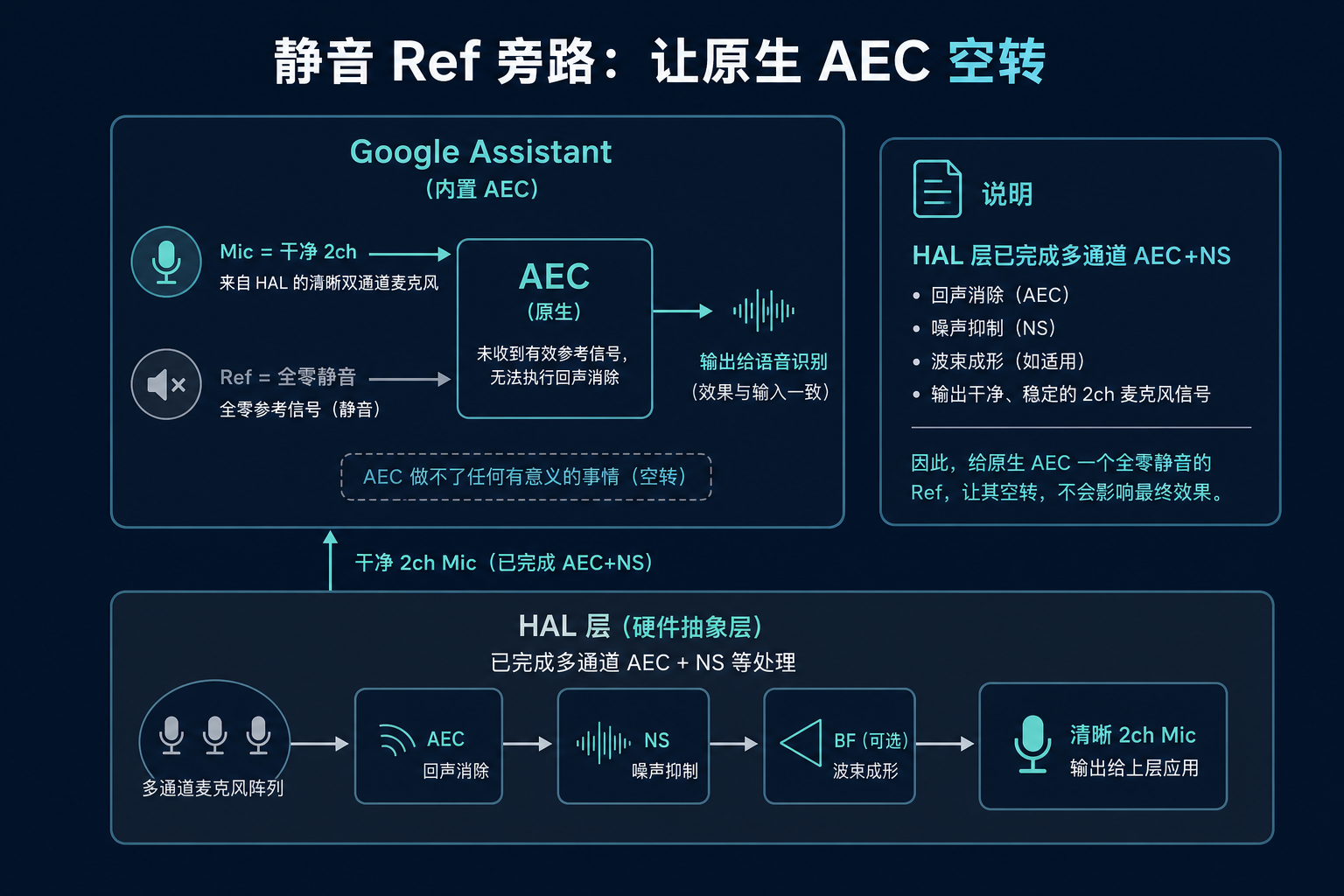

3.4 创新点三：静音 Ref 旁路（不改 Google 代码）

问题：HAL 已经输出「干净麦」了，但 Assistant 仍会跑自带 AEC。若再送入真实 Ref，等于对已消干净的语音做 二次 AEC，容易发干、失真、丢信息。

做法：

送给 Google Assistant：
├── mic 通道：HAL AEC+NS 后的干净 2ch
└── ref 通道：全零静音

原生 AEC 看不到有效参考，就 几乎不会改写 mic——既遵守双路接口习惯，又让自研 AEC 真正接管回声消除。这是一种 无侵入旁路，不是去改 Assistant 源码。

四、为什么大音量时原生唤醒会崩？

约 3 m 距离的能量对比（量级示意）：

要听得见唤醒词，AEC 往往需要把回声压低 20～30 dB 量级甚至更多。原生 2×2 + APP 层在信息不完整时很难稳定做到。

原生大约只有四成量级唤醒（视测试集而定）的常见原因：

• Ref 不完整 → 路径模型不准
• 只有 4 条路径模型，盖不住 Soundbar 声学
• 滤波器难收敛
• 大音量非线性失真，纯线性 2ch AEC 更吃力

优化后能明显抬升（项目实测可到约九成量级，视场景与认证集而定）的常见原因：

• 6ch Ref → 路径更准 → 抑制量可到约 30～40 dB 量级
• 4ch 阵列 → 波束形成约再给数 dB 语音优势
• HAL 原始信号 → 处理更准
• AEC+NS 联合 → 输出 SNR 更好

具体百分比请以你们实验室报表为准；不同距离、音量、语料差会很大。

五、三条创新点收束

1. 自研多通道 AEC+NS 替代原生 AEC，部署在 HAL — 突破 2×2 与 APP 层瓶颈。
2. 4mic × 6ref ≈ 24 条路径建模 — 信息量相对 2×2 有数量级提升（示例配置）。
3. 静音 Ref 旁路 — 不改 Google 应用，避免二次 AEC，接口仍兼容。

六、和邻近主题怎么串？

建议顺序：硬件麦/喇叭合格 → loopback 数据干净 → HAL 多通道 AEC → 再谈唤醒率曲线。

总结

Google 远场在 Soundbar 上的瓶颈，往往不是「不会唤醒」，而是 AEC 通道与层级配不上多扬声器大音量场景。
把多通道 AEC+NS 放到 HAL，用满 mic×ref 路径，再用 静音 Ref 让原生 AEC 空转，可以在 不改 Assistant 的前提下大幅改善大音量远场唤醒——前提是底层 Mic/Ref 采得齐、采得稳、放音别先严重失真。
