HDMI / Tuner Pop 音：格式误判与淡入淡出两招

这篇写什么？

双屏电视上两类很常见的 pop / click（爆破音）：

1. HDMI1 接 Apple TV，在 UI 里 移动焦点 时「啪」一下
2. 打开 / 关闭 Tuner（或 Live / DVB 进出台）瞬间再「啪」一下

本质都是：某一瞬间，送到后续处理链或硬件的数据 电平突变，或把 不该当 PCM 播的数据当 PCM 播了。
本文把两轮修复串起来讲：先治「错格式误播」，再治「通路切换硬切」。

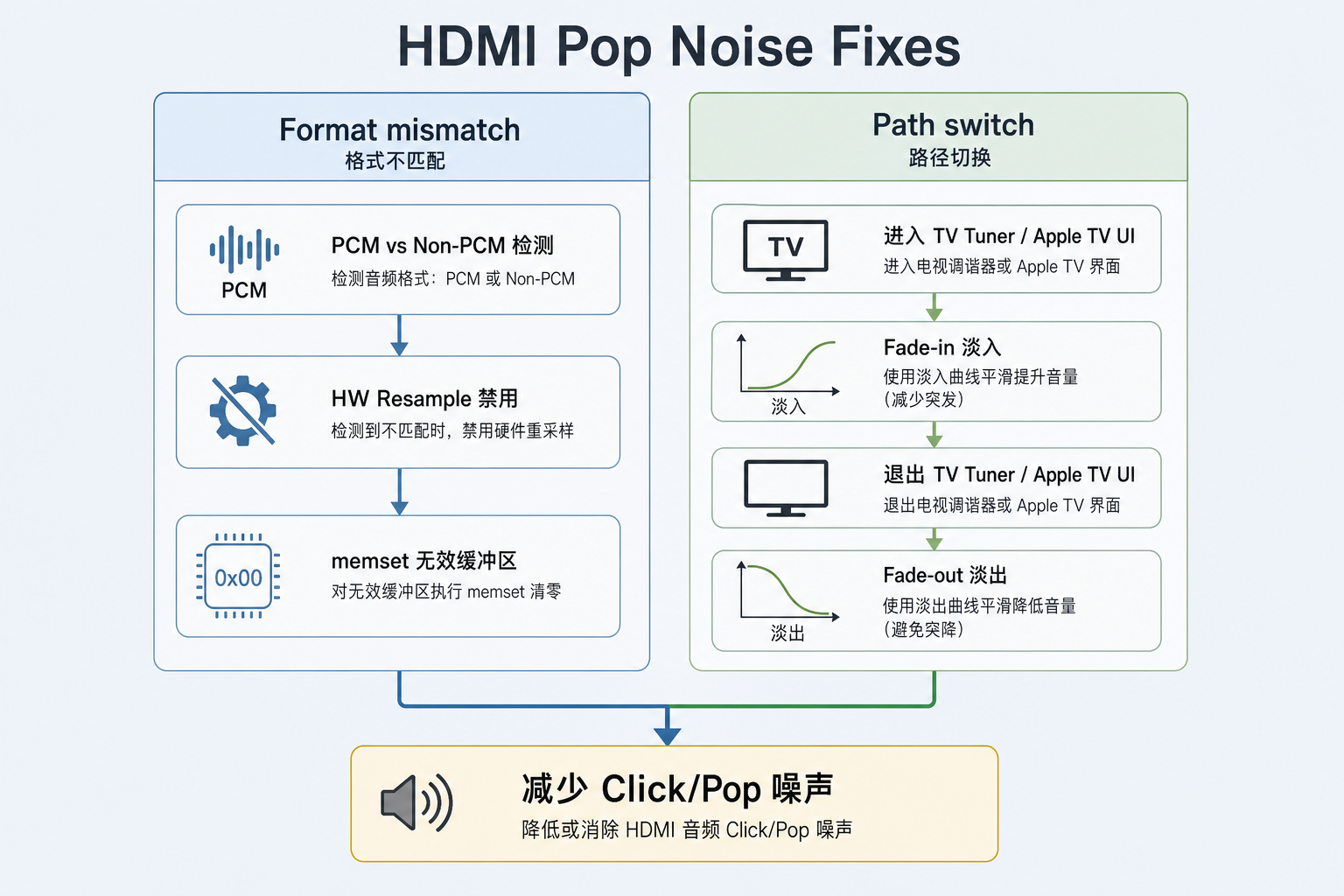

一句话：

Pop ≈ 无效/错格式数据进喇叭  或  电平从有→无 / 无→有硬切
  → 修法 A：PCM ↔ Non-PCM 检测 + 必要时清缓冲 / 关 HW resample
  → 修法 B：进出台 TV 通道做 fade-in / fade-out（ease）

相关：TV HDMI-IN Patch 流程、MS12 DRC 电平。

一、什么是 Pop 音？（听感背后）

Apple TV 移焦点时，盒子侧经常会 短时改变音频形态（UI 音效、格式提示、Non-PCM 标志跳动），电视若跟不上，就容易踩中上表第一、二行。

二、第一轮：PCM / Non-PCM 误判（Apple TV 移焦点）

问题

HDMI1 接 Apple TV，移动焦点 时出现 pop。平台侧合入针对 HDMI-IN 数据类型检测与 patch 读环的修复后，复现概率明显下降。

思路

HDMI 上常见两类数据：

危险组合：

盒子实际在推 Non-PCM（或正在切换）
  → 电视仍按 PCM 路径吃数据
  → 压缩码字被当成采样点
  → 喇叭里就是噪声 / pop

改动要点（示意）

1）识别数据类型，并在 PCM → Non-PCM 切换时关掉 HW resample

int cur_data_type = aml_mixer_ctrl_get_int(
        &adev->alsa_mixer, AML_MIXER_ID_HDMIIN_NONAUDIO);

if (cur_data_type == DATA_NON_PCM && pre_data_type == DATA_PCM) {
    enable_HW_resample(&adev->alsa_mixer, HW_RESAMPLE_DISABLE);
    is_data_changed = true;
}

• 用 mixer 控件（如 HDMIIN NONAUDIO）读当前是否 Non-PCM
• 格式跳变时先停硬件重采样，避免错误路径继续「当真 PCM」处理

2）统一宏

#define DATA_PCM      (0)
#define DATA_NON_PCM  (1)

3）在 audio_patch_input_threadloop 里：Non-PCM 状态下若解析结果却是线性 PCM，则清输入缓冲

if (IS_DIGITAL_IN_HW(patch->input_src)) {
    cur_aformat = audio_parse_get_audio_type(patch->audio_parse_para);
    if (in->data_type == DATA_NON_PCM) {
        if (audio_is_linear_pcm(cur_aformat))
            memset(patch->in_buf, 0, bytes_avail);
    }
}

含义：

• 声明 / 检测侧认为当前是 Non-PCM
• 解析侧却给出 linear PCM（状态不一致、瞬态脏数据）
• 不要把这块缓冲送进后续链，先 memset 成静音，堵住 pop

4）mixer 增加 AML_MIXER_ID_HDMIIN_NONAUDIO

给 HAL 一条可读的「HDMI-IN 是否 Non-Audio / Non-PCM」通道。

第一轮小结

这轮针对的是：错格式 / 脏块进处理链。Apple TV 移焦点场景验证通过后，pop 概率明显降低。

三、第二轮：进出台做淡入淡出（Home UI + 关 Tuner）

问题

第一轮之后，仍可能在：

• Apple TV Home UI 相关操作
• 打开 / 关闭 Tuner 瞬间

听到 pop。根因更多是 通路电平硬切，而不只是 Non-PCM 误判。

思路

进 TV 通道、退 TV 通道时，写给硬件的数据做 渐入（fade-in / ease-in） 和 渐出（fade-out / ease-out），让能量变化变「斜坡」，而不是方波。

硬切：  ████████|........   → 易 click
淡出：  █████▇▅▃▂▁........   → 缓下来
淡入：  ........▁▂▃▅▇█████   → 缓上去

改动要点（示意）

1）封装 tv_do_ease_in / tv_do_ease_out

在写 ALSA / 停流前后，按需做淡入淡出，而不是裸写满幅或突然停。

2）条件更准：信号不稳时才 ease

例如结合：

• patch / adev->patch_src（是否 TV / Live 通路）
• !patch->input_signal_stable（输入尚未稳定）
• 是否走 MS12（eDolbyMS12Lib 等）——不同库兼容不同处理

避免「已经稳定的正常播放」也被无意义 fade 拖泥带水。

3）时长与模式可配

通过属性读取，例如：

• duration_ms：淡入 / 淡出多久
• fade_mode：在哪一层做

常见两类：

按芯片与通路选择，避免和 MS12 内部音量再叠成「双重奇怪斜坡」。

4）配合 set_ms12_sys_audio_mute 一类系统静音

在切换窗口用 MS12 系统静音 / 解静音，与 ease 配合，进一步压突变。

第二轮小结

验证侧：Apple TV Home UI pop 可解；关 Tuner 的 pop 概率下降（瞬态类问题往往只能「压概率」，很难宣称绝对为零）。

四、两轮怎么配合？一张表

排查新 pop 时可以自问：

1. 是不是 格式 / Non-PCM 标志 在跳？→ 先看第一轮逻辑是否覆盖
2. 是不是 通路开关、mute、切 Live？→ 看有没有 ease、时长是否太短
3. 用标准片 + 固定音量反复切，区分「必现」还是「概率」——概率型优先加长 fade、收紧稳定判断

五、实战检查清单

• HDMI 源（如 Apple TV）移焦点 / Home UI 是否仍 pop
• 开 / 关 Tuner、Live ↔ 其它应用是否仍 pop
• log 里 PCM↔Non-PCM 切换是否伴随 HW_RESAMPLE_DISABLE / 清缓冲
• 进出台是否走进 tv_do_ease_in / tv_do_ease_out
• fade 时长过短（几 ms）时，听感上仍可能像硬切——可适当加长再比
• 勿与「音量键突变」「ARC 拔插音量」混淆（见相关文）

六、小结

Apple TV / Tuner 的 pop，不是单一补丁能「永远杀光」的，而是两类机制叠在一起：

1. 别把 Non-PCM / 脏块当 PCM 播——检测、关错误重采样、不一致就清零
2. 别在进出台时硬切电平——ease-in / ease-out + 必要时 MS12 系统静音

先堵错数据，再抹平真切换，UI 焦点和 Tuner 开关都会干净很多。
